Boyler
Çift Serpantinli Boyler
160 L – 5.000 L160 L – 5.000 L. Kombi/kazan + güneş paneli kombinasyonuna uygun çift serpantinli boyler.
- Enerji Sınıfı
- B
- Maks. Serpantin Sıcaklığı
- Maks. 110 °C
- Maks. Kullanım Suyu
- Maks. 90 °C
- Test Basıncı
- 13 Bar
- 25+ yıl tecrübe
- 7.000 m² üretim tesisi
- TSE & ISO sertifikalı
Sertifikalar ve UygunlukCEISO 9001:2015ISO 14001:2015ISO 45001:2018TSE
01
Genel Bakış

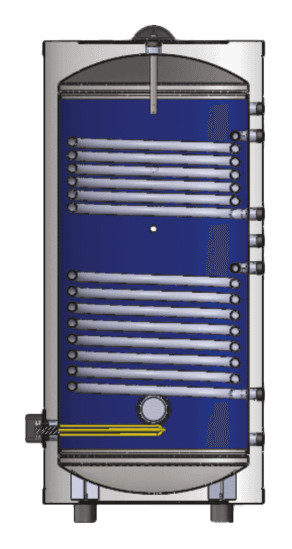

Çift serpantinli boyler, üst serpantinden kombi/kazan, alt serpantinden güneş enerjisi sistemine bağlanarak iki ısı kaynağını birlikte kullanmaya olanak tanır. 160 L – 5.000 L kapasite aralığında yüksek verim sağlar.
02
Öne Çıkan Özellikler
- İki ısı kaynağı (örn. güneş + kazan) ile çalışabilir
- Geniş serpantin yüzeyi ile yüksek verim
- Pratik, ekonomik, modern tasarım
- Yüksek kaliteli ve sertifikalı materyaller
- Emaye iç kaplama
- Katodik koruma (anot çubuğu)
- Termometreli
- Uzun ömürlü ve dayanıklı
03
Çalışma Değerleri
Maks. Serpantin Sıcaklığı
Maks. 110 °C
Maks. Kullanım Suyu
Maks. 90 °C
Test Basıncı
13 Bar
İşletme Basıncı
10 Bar
İç Kaplama
Emaye
04
Teknik Tablo
| Hacim (L) | 160L | 200L | 300L | 500L | 800L | 1000L | 1500L | 2000L | 2500L | 3000L | 4000L | 5000L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Çap A (mm) | 550 | 550 | 650 | 750 | 850 | 950 | 1200 | 1200 | 1380 | 1380 | 1450 | 1650 |
| Yükseklik H (mm) | 1150 | 1380 | 1650 | 1650 | 1700 | 2100 | 2000 | 2300 | 2300 | 2400 | 2850 | 2850 |
| Üst Serpantin (m²) | 0,51 | 0,6 | 1 | 1,25 | 1,35 | 2 | 2,2 | 2,97 | 2,97 | 4,53 | 4,8 | 5,65 |
| Alt Serpantin (m²) | 0,61 | 0,95 | 1,15 | 1,85 | 2 | 2,83 | 2,97 | 4,25 | 4,53 | 5,6 | 5,95 | 6,8 |
| Susuz Ağırlık (kg) | 64 | 82 | 131 | 175 | 228 | 304 | 492 | 643 | 735 | 818 | 1014 | 1210 |
160 L
- Çap A (mm)
- 550
- Yükseklik H (mm)
- 1150
- Üst Serpantin (m²)
- 0,51
- Alt Serpantin (m²)
- 0,61
- Susuz Ağırlık (kg)
- 64
200 L
- Çap A (mm)
- 550
- Yükseklik H (mm)
- 1380
- Üst Serpantin (m²)
- 0,6
- Alt Serpantin (m²)
- 0,95
- Susuz Ağırlık (kg)
- 82
300 L
- Çap A (mm)
- 650
- Yükseklik H (mm)
- 1650
- Üst Serpantin (m²)
- 1
- Alt Serpantin (m²)
- 1,15
- Susuz Ağırlık (kg)
- 131
500 L
- Çap A (mm)
- 750
- Yükseklik H (mm)
- 1650
- Üst Serpantin (m²)
- 1,25
- Alt Serpantin (m²)
- 1,85
- Susuz Ağırlık (kg)
- 175
800 L
- Çap A (mm)
- 850
- Yükseklik H (mm)
- 1700
- Üst Serpantin (m²)
- 1,35
- Alt Serpantin (m²)
- 2
- Susuz Ağırlık (kg)
- 228
1000 L
- Çap A (mm)
- 950
- Yükseklik H (mm)
- 2100
- Üst Serpantin (m²)
- 2
- Alt Serpantin (m²)
- 2,83
- Susuz Ağırlık (kg)
- 304
1500 L
- Çap A (mm)
- 1200
- Yükseklik H (mm)
- 2000
- Üst Serpantin (m²)
- 2,2
- Alt Serpantin (m²)
- 2,97
- Susuz Ağırlık (kg)
- 492
2000 L
- Çap A (mm)
- 1200
- Yükseklik H (mm)
- 2300
- Üst Serpantin (m²)
- 2,97
- Alt Serpantin (m²)
- 4,25
- Susuz Ağırlık (kg)
- 643
2500 L
- Çap A (mm)
- 1380
- Yükseklik H (mm)
- 2300
- Üst Serpantin (m²)
- 2,97
- Alt Serpantin (m²)
- 4,53
- Susuz Ağırlık (kg)
- 735
3000 L
- Çap A (mm)
- 1380
- Yükseklik H (mm)
- 2400
- Üst Serpantin (m²)
- 4,53
- Alt Serpantin (m²)
- 5,6
- Susuz Ağırlık (kg)
- 818
4000 L
- Çap A (mm)
- 1450
- Yükseklik H (mm)
- 2850
- Üst Serpantin (m²)
- 4,8
- Alt Serpantin (m²)
- 5,95
- Susuz Ağırlık (kg)
- 1014
5000 L
- Çap A (mm)
- 1650
- Yükseklik H (mm)
- 2850
- Üst Serpantin (m²)
- 5,65
- Alt Serpantin (m²)
- 6,8
- Susuz Ağırlık (kg)
- 1210
05

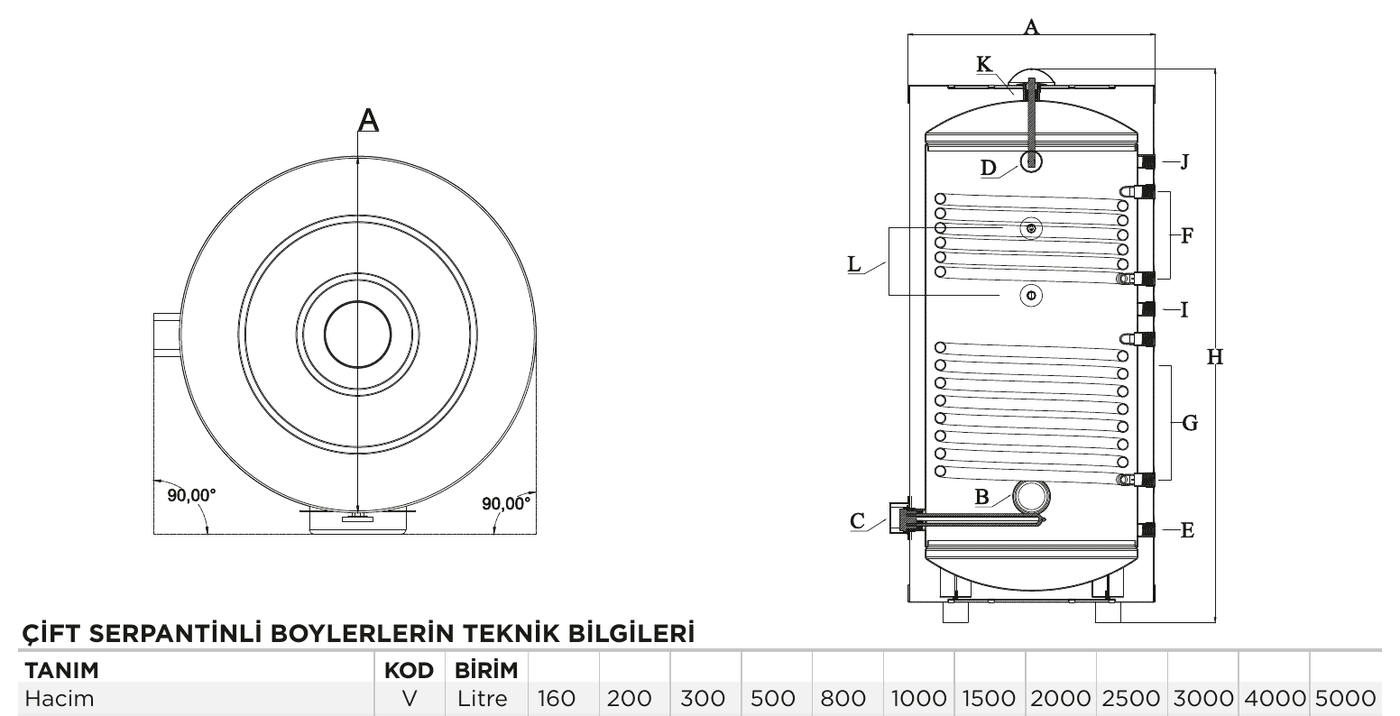

Teknik Çizim
Bağlantı ve ölçü kodları için katalogdaki teknik tabloya bakınız.
