Boyler
Tek Serpantinli Boyler
100 L – 5.000 L100 L – 5.000 L. Geniş serpantin yüzeyi ile yüksek verim, tek ısı kaynağına bağlanabilir tek serpantinli boyler.
- Enerji Sınıfı
- B
- Maks. Serpantin Sıcaklığı
- Maks. 110 °C
- Maks. Kullanım Suyu
- Maks. 90 °C
- Test Basıncı
- 13 Bar
- 25+ yıl tecrübe
- 7.000 m² üretim tesisi
- TSE & ISO sertifikalı
Sertifikalar ve UygunlukCEISO 9001:2015ISO 14001:2015ISO 45001:2018TSE
01
Genel Bakış
Tek serpantinli boyler, konut ve ticari uygulamalarda kombi/kazan gibi tek ısı kaynağına bağlanmak üzere tasarlanmıştır. 100 litreden 5.000 litreye kadar üretilir; 100–1.000 L modellerde 50 mm 40 dansite poliüretan izolasyon, 1.500–5.000 L modellerde yüksek yoğunlukta özel sünger izolasyon kullanılır.
02
Öne Çıkan Özellikler
- Geniş serpantin yüzeyi ile yüksek verim
- Pratik, ekonomik, modern tasarım
- Yüksek kaliteli ve sertifikalı materyaller
- Emaye iç kaplama
- Katodik koruma (anot çubuğu)
- Termometreli
- Uzun ömürlü ve dayanıklı
03
Çalışma Değerleri
Maks. Serpantin Sıcaklığı
Maks. 110 °C
Maks. Kullanım Suyu
Maks. 90 °C
Test Basıncı
13 Bar
İşletme Basıncı
10 Bar
İç Kaplama
Emaye
04
Teknik Tablo
| Hacim (L) | 100L | 160L | 200L | 300L | 500L | 800L | 1000L | 1500L | 2000L | 2500L | 3000L | 4000L | 5000L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Çap A (mm) | 450 | 550 | 550 | 650 | 750 | 850 | 950 | 1200 | 1200 | 1380 | 1380 | 1450 | 1650 |
| Yükseklik H (mm) | 1150 | 1150 | 1380 | 1650 | 1650 | 1700 | 2100 | 2000 | 2300 | 2300 | 2400 | 2850 | 2850 |
| Serpantin Yüzeyi (m²) | 0,61 | 0,9 | 1,38 | 1,65 | 2,4 | 2,9 | 3,5 | 4,6 | 5,1 | 6,1 | 6,5 | 8,1 | 9,4 |
| Susuz Ağırlık (kg) | 44 | 60 | 78 | 119 | 160 | 216 | 271 | 420 | 520 | 670 | 770 | 900 | 1150 |
| İzolasyon | PU 50mm | PU 50mm | PU 50mm | PU 50mm | PU 50mm | PU 50mm | PU 50mm | Sünger 50mm | Sünger 50mm | Sünger 50mm | Sünger 50mm | Sünger 50mm | Sünger 50mm |
100 L
- Çap A (mm)
- 450
- Yükseklik H (mm)
- 1150
- Serpantin Yüzeyi (m²)
- 0,61
- Susuz Ağırlık (kg)
- 44
- İzolasyon
- PU 50mm
160 L
- Çap A (mm)
- 550
- Yükseklik H (mm)
- 1150
- Serpantin Yüzeyi (m²)
- 0,9
- Susuz Ağırlık (kg)
- 60
- İzolasyon
- PU 50mm
200 L
- Çap A (mm)
- 550
- Yükseklik H (mm)
- 1380
- Serpantin Yüzeyi (m²)
- 1,38
- Susuz Ağırlık (kg)
- 78
- İzolasyon
- PU 50mm
300 L
- Çap A (mm)
- 650
- Yükseklik H (mm)
- 1650
- Serpantin Yüzeyi (m²)
- 1,65
- Susuz Ağırlık (kg)
- 119
- İzolasyon
- PU 50mm
500 L
- Çap A (mm)
- 750
- Yükseklik H (mm)
- 1650
- Serpantin Yüzeyi (m²)
- 2,4
- Susuz Ağırlık (kg)
- 160
- İzolasyon
- PU 50mm
800 L
- Çap A (mm)
- 850
- Yükseklik H (mm)
- 1700
- Serpantin Yüzeyi (m²)
- 2,9
- Susuz Ağırlık (kg)
- 216
- İzolasyon
- PU 50mm
1000 L
- Çap A (mm)
- 950
- Yükseklik H (mm)
- 2100
- Serpantin Yüzeyi (m²)
- 3,5
- Susuz Ağırlık (kg)
- 271
- İzolasyon
- PU 50mm
1500 L
- Çap A (mm)
- 1200
- Yükseklik H (mm)
- 2000
- Serpantin Yüzeyi (m²)
- 4,6
- Susuz Ağırlık (kg)
- 420
- İzolasyon
- Sünger 50mm
2000 L
- Çap A (mm)
- 1200
- Yükseklik H (mm)
- 2300
- Serpantin Yüzeyi (m²)
- 5,1
- Susuz Ağırlık (kg)
- 520
- İzolasyon
- Sünger 50mm
2500 L
- Çap A (mm)
- 1380
- Yükseklik H (mm)
- 2300
- Serpantin Yüzeyi (m²)
- 6,1
- Susuz Ağırlık (kg)
- 670
- İzolasyon
- Sünger 50mm
3000 L
- Çap A (mm)
- 1380
- Yükseklik H (mm)
- 2400
- Serpantin Yüzeyi (m²)
- 6,5
- Susuz Ağırlık (kg)
- 770
- İzolasyon
- Sünger 50mm
4000 L
- Çap A (mm)
- 1450
- Yükseklik H (mm)
- 2850
- Serpantin Yüzeyi (m²)
- 8,1
- Susuz Ağırlık (kg)
- 900
- İzolasyon
- Sünger 50mm
5000 L
- Çap A (mm)
- 1650
- Yükseklik H (mm)
- 2850
- Serpantin Yüzeyi (m²)
- 9,4
- Susuz Ağırlık (kg)
- 1150
- İzolasyon
- Sünger 50mm
05

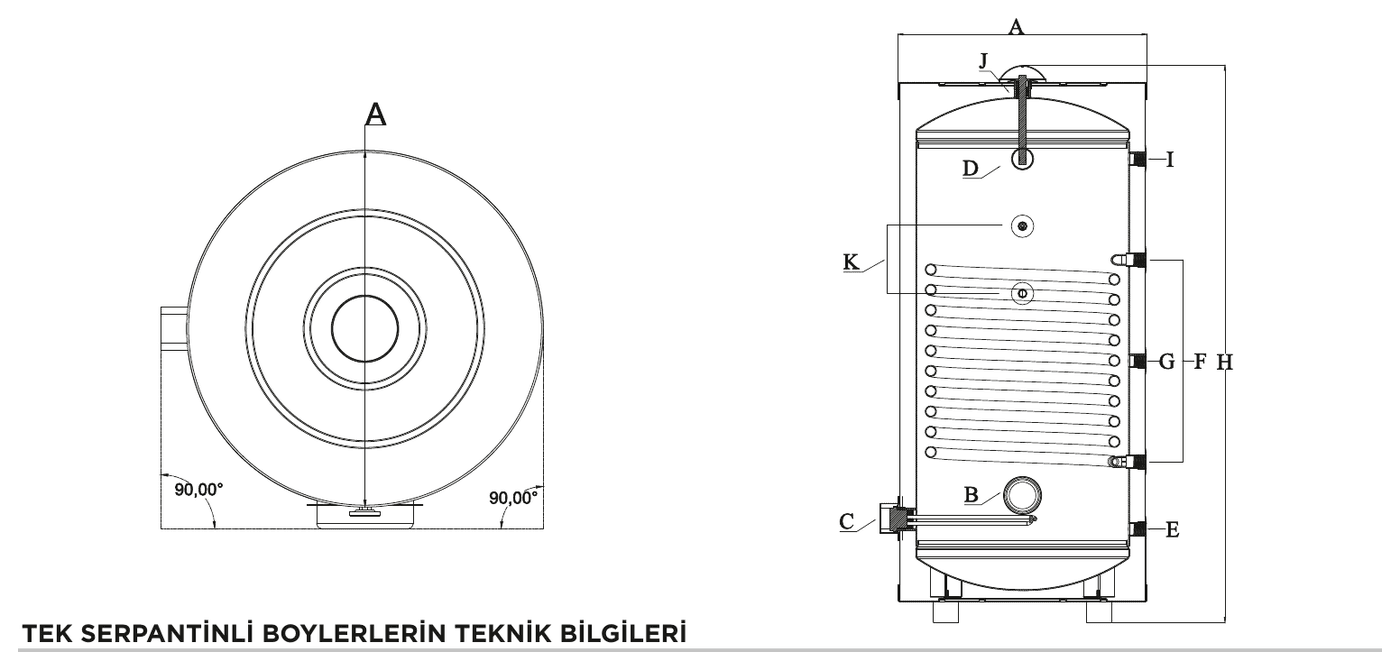

Teknik Çizim
Bağlantı ve ölçü kodları için katalogdaki teknik tabloya bakınız.
