Akümülasyon Tankı Bağlantı Şeması: Ağızlar ve Montaj

Akümülasyon tankı bağlantı şeması nasıl okunur? Bağlantı ağızları, kazanlı ve ısı pompalı sistem şeması, montaj kuralları tek yazıda anlatıldı.

Omega Boyler
Yenilenebilir Enerji Sistemleri
12 Ağustos 20267 dk okuma
Akümülasyon Tankı Bağlantı Şeması: Ağızlar ve Montaj

Kısa cevap

Akümülasyon tankı bağlantı şeması, tankın sisteme hangi ağızlardan girip çıktığını gösterir: alttan soğuk su girişi, üstten sıcak su çıkışı, ısı kaynağından (kazan, güneş sistemi, ısı pompası veya boyler) gelen sıcak su hattı, ısı kaynağına dönüş, resirkülasyon ve termometre/anot kovanları. Tank kendi başına ısı üretmez; yalnızca depolar. Kazan veya ısı pompası devresinin suyu kullanım suyuna hiçbir noktada karışmaz; ısı aktarımı plakalı eşanjör ya da serpantinli boyler üzerinden yapılır. Doğru akümülasyon tankı bağlantısı, sıcak suyun tank içinde üstte, soğuk suyun altta katmanlaşmasını (stratifikasyon) bozmadan kurulmalıdır, aksi halde depolanan sıcak su daha hızlı tükenir. Aşağıda bağlantı ağızlarını tablo halinde, kazanlı ve ısı pompalı sistemlerde tipik bağlantı sırasını ve montajda dikkat edilecek noktaları bulabilirsiniz. Akümülasyon tankının ne olduğu ve çalışma mantığı için akümülasyon tankı nedir yazımıza, ürün ailesi için Akümülasyon Tankı sayfamıza bakabilirsiniz.


Akümülasyon tankı bağlantı şeması nasıl okunur?

Bir akümülasyon tankı bağlantı şeması, tank gövdesindeki ağızları ve her ağzın bağlandığı devreyi gösterir. Ağızların konumu rastgele değildir: sıcak su hafif olduğu için tankın üst kısmında toplanır, soğuk su ise altta kalır. Bu yüzden giriş ve çıkışların yeri, tankın depolama verimini doğrudan etkiler.

Omega akümülasyon tankları emaye iç kaplama, katodik koruma (anot çubuğu) ve termometre ile üretilir; bu üç unsur bağlantı şemasında ayrı ağızlar veya kovanlar olarak yer alır. Aşağıdaki tablo, tipik bir akümülasyon tankındaki bağlantı ağızlarını ve görevlerini özetler.

Bağlantı ağzıKonumGörevi
Soğuk su girişiTankın alt kısmıŞebeke veya hidrofor hattından gelen soğuk suyu tanka besler; alttan giriş, üstteki sıcak su katmanının karışmasını önler.
Sıcak su çıkışıTankın üst kısmıTankta depolanan en sıcak suyu musluk, duş ve tesisat hattına gönderir.
Isı kaynağı girişiÜst-orta bölgeEşanjörde veya boylerde ısıtılan kullanım suyunu tanka aktarır.
Isı kaynağına dönüşTankın alt kısmıTankın altındaki soğuk suyu, yeniden ısıtılmak üzere şarj devresine (eşanjöre) gönderir.
Resirkülasyon girişiYan veya üst bölgeKullanım hattındaki sıcak suyu sürekli dolaştırarak musluk açılır açılmaz sıcak su gelmesini sağlar.
Termometre/sensör kovanıÜst bölgeTank içi su sıcaklığını ölçer, göstergeye veya kontrol sistemine veri verir.
Katodik koruma bağlantısıÜst kapak veya flanşAnot çubuğunun takıldığı noktadır; emaye kaplamanın zayıfladığı yerlerde tankı korozyona karşı korur.
Boşaltma vanasıTankın en alt noktasıBakım, devre dışı bırakma veya kışlık boşaltmada tankın tamamen tahliyesini sağlar.
Emniyet ventili bağlantısıSoğuk su giriş hattı üzerindeIsınma sırasında oluşan basınç artışını tahliye ederek tankı korur.

Omega akümülasyon tankları 90 °C su sıcaklığına, 10 bar çalışma basıncına ve 13 bar test basıncına göre üretilir; bağlantı hattındaki vana, pompa ve emniyet elemanları da bu değerlere uygun seçilmelidir.


Kazanlı sistemde akümülasyon tankı bağlantı şeması

Kazanlı sistemde akümülasyon tankı bağlantı şeması: kazan, plakalı eşanjör, şarj pompası ve sıcak kullanım suyu hattıKazanlı sistemde akümülasyon tankı bağlantı şeması: kazan, plakalı eşanjör, şarj pompası ve sıcak kullanım suyu hattı

Kazanlı sistemde en yaygın kurgu, kazanın plakalı eşanjör üzerinden kullanım suyunu ısıtması, akümülasyon tankının bu suyu depolayıp kullanım hattına vermesidir. Kazan devresindeki su ile tanktaki kullanım suyu eşanjörde ayrılır, birbirine karışmaz. Bağlantı sırası şu şekilde ilerler:

  1. Kazanın gidiş ve dönüş hatları, plakalı eşanjörün primer tarafına bağlanır; bu devre kendi sirkülasyon pompasıyla çalışır.
  2. Tankın alt kısmındaki dönüş ağzından alınan soğuk su, şarj pompası ile eşanjörün sekonder tarafından geçirilir.
  3. Eşanjörde ısınan kullanım suyu, tankın üst-orta bölgesindeki ısı kaynağı giriş ağzına verilir.
  4. Şehir şebekesinden veya hidrofordan gelen soğuk su, tankın alt soğuk su girişine bağlanır.
  5. Tankın üst sıcak su çıkışı, binadaki kullanım hattına (musluk, duş, tesisat) bağlanır; resirkülasyon hattı varsa uç noktadan alınıp resirkülasyon girişine döner.
  6. Emniyet ventili, soğuk su giriş hattı üzerine, tank ile giriş vanası arasına monte edilir.

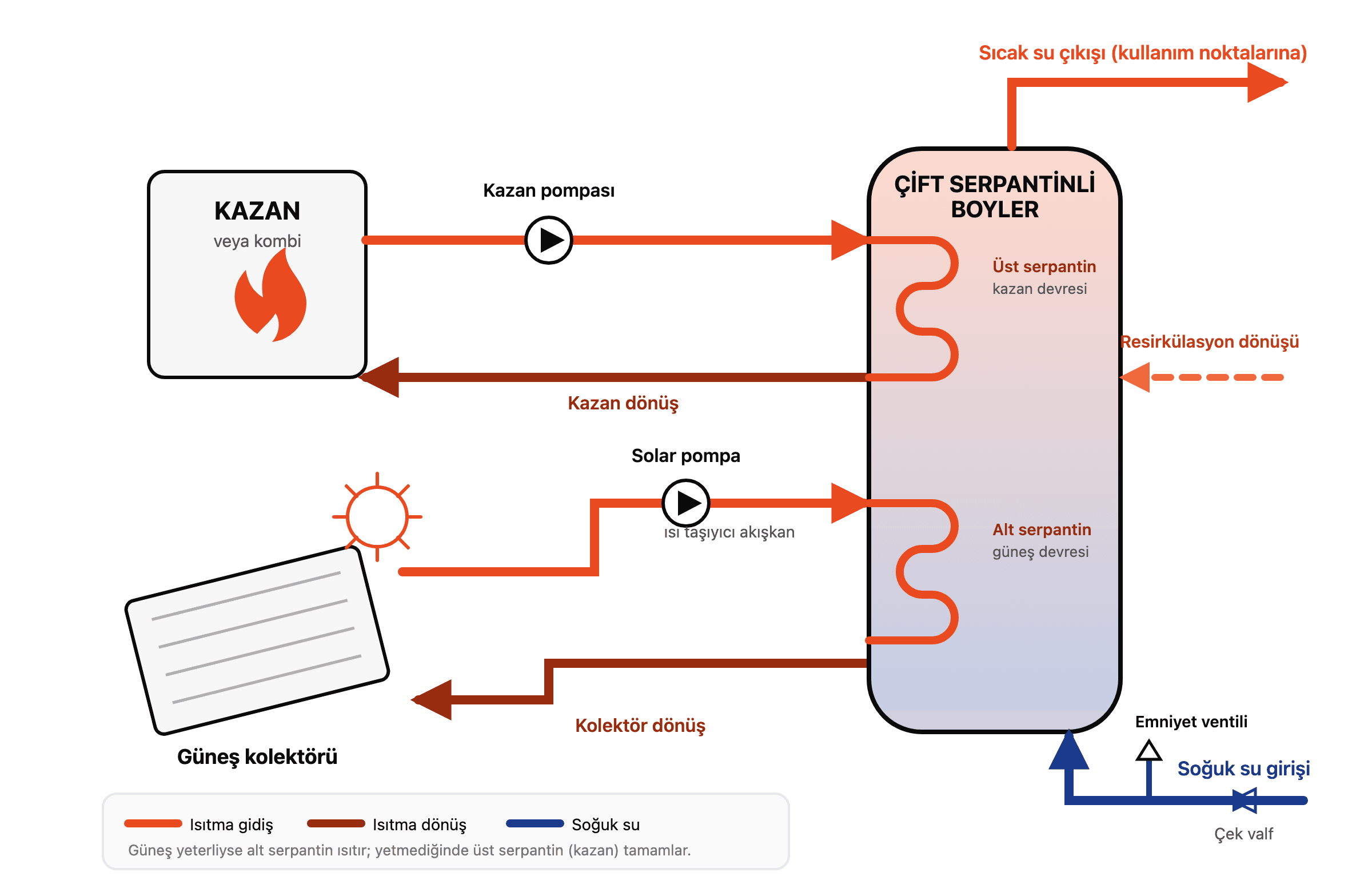

Kazan suyu ile kullanım suyunu ayırma işini plakalı eşanjör yerine serpantinli bir boyler de üstlenebilir: kazan boylerin serpantinine bağlanır, boyler suyu ısıtır, akümülasyon tankı bu ısınmış suyu depolar. Bu seri bağlantı özellikle otel ve hastane gibi yüksek pik talebi olan tesislerde tercih edilir. Boylerin kendi bağlantı sırası için boyler bağlantı şeması yazımıza bakabilirsiniz.


Isı pompalı sistemde akümülasyon tankı bağlantı şeması

Isı pompalı sistemde akümülasyon tankı bağlantı şeması: ısı pompası, plakalı eşanjör ve sıcak su hattıIsı pompalı sistemde akümülasyon tankı bağlantı şeması: ısı pompası, plakalı eşanjör ve sıcak su hattı

Isı pompalı bir akümülasyon tankı sistem şeması, kazanlı sistemle aynı temel ağızları kullanır; fark, ısı kaynağının çalışma karakterinden gelir. Isı pompaları suyu kazana göre daha düşük sıcaklıkta ısıtır, bu yüzden bağlantı ve kapasite planlaması biraz farklılaşır:

  1. Isı pompasının gidiş ve dönüş hatları, plakalı eşanjörün primer tarafına bağlanır; sıcaklık farkı düşük olduğu için eşanjör yüzeyi geniş seçilir.
  2. Tankın altından alınan su, şarj pompası ile eşanjörün sekonder tarafından geçirilerek ısıtılır ve üst-orta ağızdan tanka döner.
  3. Soğuk su girişi ve sıcak su çıkışı, kazanlı sistemdeki gibi sırasıyla alttan ve üstten bağlanır.
  4. Isı pompası düşük sıcaklıkta ve daha uzun sürede ısıttığı için akümülasyon tankı, pik talebi karşılayacak yeterli hacimde seçilmelidir; kapasite hesaplamak için boyler hesaplama aracını kullanabilirsiniz.
  5. Isı pompasının sık açılıp kapanmasını (kısa devrim) önlemek amacıyla, ısıtma devresine ayrıca bir buffer tank eklenmesi yaygın bir uygulamadır; bu tank kullanım suyu değil, kapalı devre ısıtma suyu tutar.
  6. Resirkülasyon girişi ve emniyet ventili bağlantısı, kazanlı sistemdekiyle aynı konumda kalır.

Akümülasyon tankı montajında kritik kurallar

  • Emniyet ventili: Soğuk su giriş hattına, tank ile ventil arasına başka bir kesme vanası konulmadan monte edilmelidir. Ventil, tankın 10 bar çalışma basıncını aşmayacak şekilde seçilir.
  • Genleşme tankı: Kapalı sistemlerde soğuk su giriş hattına, emniyet ventiline yakın bir noktaya takılır; su ısınırken genleşen hacmi karşılayarak ventilin gereksiz açılmasını önler.
  • Vana ve çek valf yerleşimi: Soğuk su girişine çek valf konularak suyun şebekeye geri kaçması engellenir. Her bağlantı ağzına, ileride bakım yapılabilmesi için ayrı bir kesme vanası eklenmesi önerilir.
  • Yalıtım: Omega akümülasyon tankları fabrikada izoleli teslim edilir (kapasiteye göre PU veya sünger, 50 mm); montaj sırasında bağlantı borularının da izole edilmesi hat üzerindeki ısı kaybını azaltır.
  • Zemin ve taşıma: 1.000 litre ve üzeri tanklarda susuz ağırlık yüksektir; zeminin taşıma kapasitesi, kapı ve koridor genişlikleri montajdan önce kontrol edilmelidir.
  • İlk dolum: Tank önce soğuk su ile doldurulup sistemdeki hava tahliye edilmeli, ısı kaynağı ancak tank tamamen suyla dolduktan sonra devreye alınmalıdır. Boş tankı ısıtmaya başlamak emaye kaplamaya zarar verebilir.

Akümülasyon tankı ile buffer tank şeması karışmasın

İki tankın bağlantı şeması birbirine benzese de tuttukları su farklıdır. Akümülasyon tankı kullanım suyu depolar; bu yüzden emaye iç kaplama ve katodik koruma ile üretilir, bağlantı ağızları musluğa giden hatla ilişkilidir. Buffer tank ise kapalı devre ısıtma suyu tutar; iç kaplama gerektirmez, ağızları kazan/ısı pompası ile radyatör veya yerden ısıtma devresi arasındadır.

Bir tesiste ikisi aynı anda bulunabilir: buffer tank ısı kaynağını dengeler, akümülasyon tankı kullanım suyunu depolar. Hangi tesiste hangisinin (veya ikisinin birden) gerektiğini akümülasyon tankı mı buffer tank mı yazımızda karşılaştırdık; buffer tank ürün ailesini Buffer Tank sayfasından inceleyebilirsiniz.


Sık sorulan sorular

Akümülasyon tankı nereye bağlanır?

Akümülasyon tankı bir ısı kaynağı (kazan, güneş sistemi, ısı pompası veya boyler) ile kullanım suyu hattı arasına bağlanır. Isı kaynağından gelen sıcak su tankın üst-orta bölgesine girer, soğuk su alttan tanka beslenir, kullanım hattına giden sıcak su ise tankın üst çıkışından alınır.

Soğuk su girişi alttan mı üstten mi olmalı?

Alttan olmalıdır. Sıcak su tankın üst kısmında toplanır, soğuk su ise daha yoğun olduğu için altta kalır. Soğuk su girişi alta yapıldığında bu katmanlaşma korunur ve tank, üstteki sıcak suyu bozmadan yeni gelen soğuk suyu ısıtmaya devam eder.

Akümülasyon tankında kaç bağlantı ağzı bulunur?

Kapasiteye ve sisteme göre değişir, ancak tipik bir akümülasyon tankında soğuk su girişi, sıcak su çıkışı, ısı kaynağı girişi ve dönüşü, resirkülasyon girişi, termometre kovanı, katodik koruma bağlantısı ve boşaltma vanası olmak üzere yedi ila sekiz bağlantı noktası bulunur.

Resirkülasyon hattı ne işe yarar?

Resirkülasyon hattı, kullanım hattındaki sıcak suyu sürekli tanka geri döndürerek borularda soğumasını önler. Bu sayede bir musluk açıldığında sıcak su beklemeden, hemen gelir; özellikle uzun boru hatları olan otel ve apartman gibi tesislerde konfor açısından önemlidir.


Akümülasyon tankı bağlantı şemanızı tesisinize özel çıkarmak, doğru ağız yerleşimini ve kapasiteyi belirlemek için bizimle iletişime geçin ya da tüm ürün ailesini Akümülasyon Tankı sayfasından inceleyin.
