Boyler
Yatay Cidarlı Fırkete Serpantinli Boyler
1.500 L – 5.000 L1.500 L – 5.000 L. Yatay form + fırkete serpantin: yüksek ısı transferi.
- Maks. Kullanım Suyu
- Maks. 90 °C
- Test Basıncı
- 13 Bar
- İşletme Basıncı
- 10 Bar
- 25+ yıl tecrübe
- 7.000 m² üretim tesisi
- TSE & ISO sertifikalı
Sertifikalar ve UygunlukCEISO 9001:2015ISO 14001:2015ISO 45001:2018TSE
01
Genel Bakış
1.500 – 5.000 L kapasitede yatay cidarlı, fırkete tipi serpantinli boyler. Yüksek ısı transferi gerektiren endüstriyel uygulamalar için tasarlanmıştır.
02
Öne Çıkan Özellikler
- Fırkete tipi serpantin (yüksek transfer)
- Yatay form
- 75 mm PU izolasyon
- Pratik, ekonomik, modern tasarım
- Yüksek kaliteli ve sertifikalı materyaller
- Emaye iç kaplama
- Katodik koruma (anot çubuğu)
- Termometreli
- Uzun ömürlü ve dayanıklı
03
Çalışma Değerleri
Maks. Kullanım Suyu
Maks. 90 °C
Test Basıncı
13 Bar
İşletme Basıncı
10 Bar
İç Kaplama
Emaye
04
Teknik Tablo
| Hacim (L) | 1500L | 2000L | 2500L | 3000L | 4000L | 5000L |
|---|---|---|---|---|---|---|
| Çap A (mm) | 1000 | 1100 | 1100 | 1300 | 1300 | 1400 |
| Uzunluk H (mm) | 2750 | 2750 | 3250 | 3450 | 4350 | 4400 |
| Kapladığı Alan (m³) | 2,75 | 3,32 | 3,93 | 5,83 | 7,35 | 8,62 |
1500 L
- Çap A (mm)
- 1000
- Uzunluk H (mm)
- 2750
- Kapladığı Alan (m³)
- 2,75
2000 L
- Çap A (mm)
- 1100
- Uzunluk H (mm)
- 2750
- Kapladığı Alan (m³)
- 3,32
2500 L
- Çap A (mm)
- 1100
- Uzunluk H (mm)
- 3250
- Kapladığı Alan (m³)
- 3,93
3000 L
- Çap A (mm)
- 1300
- Uzunluk H (mm)
- 3450
- Kapladığı Alan (m³)
- 5,83
4000 L
- Çap A (mm)
- 1300
- Uzunluk H (mm)
- 4350
- Kapladığı Alan (m³)
- 7,35
5000 L
- Çap A (mm)
- 1400
- Uzunluk H (mm)
- 4400
- Kapladığı Alan (m³)
- 8,62
05

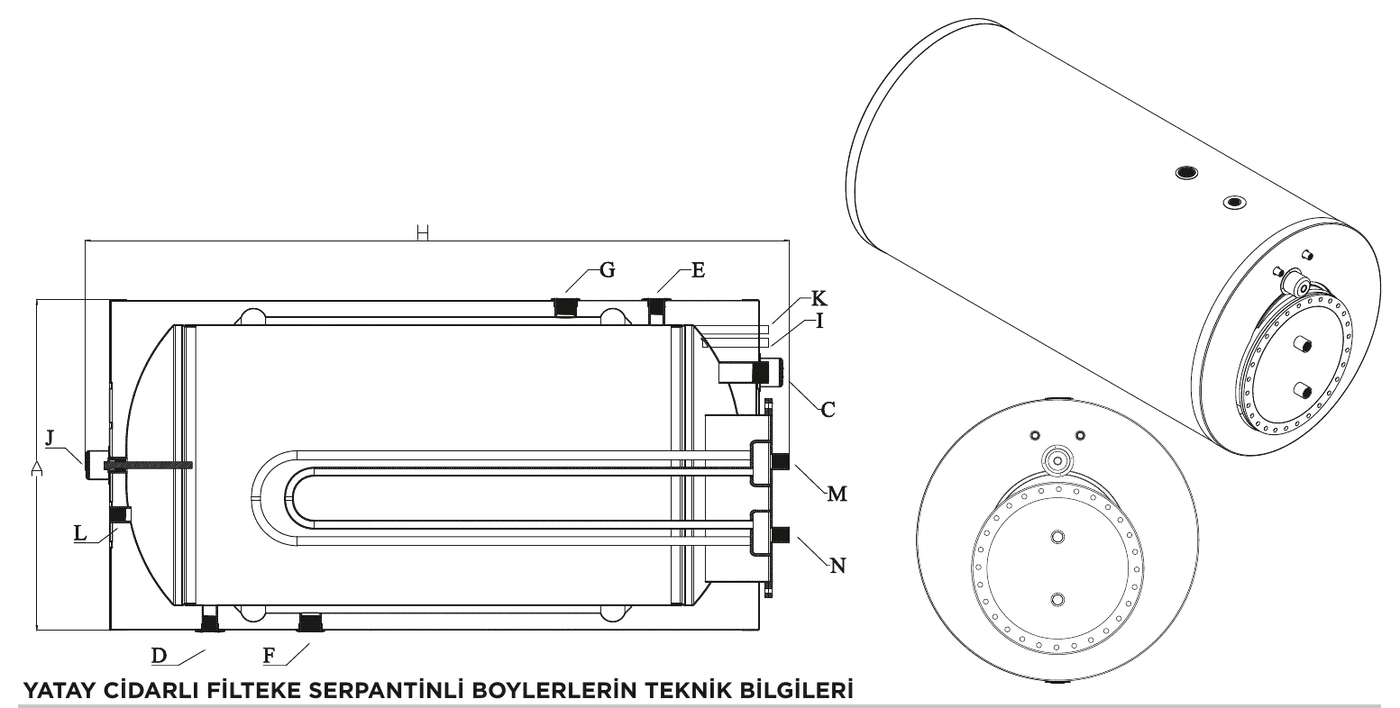

Teknik Çizim
Bağlantı ve ölçü kodları için katalogdaki teknik tabloya bakınız.
